Дом под дубами 2

Односемейный коттедж мансарда 7 комнат, 1 кухня, 2 ванные комнаты, кладовая, столовая, туалет, котельная, гардероб, хозяйственное помещение, камин
Полезная площадь	246.2 м²
Мин. размер участка	18,40x25 м
Строительный объем	976,0 м³
Площадь застройки	171,2 м²
Полезная площадь [1]	229 м2
Объяснение сокращений: 1. Площадь дома без хоз. помещений, гаража, чердака и подвала

ТЕХНОЛОГИЯ И КОНСТРУКЦИЯ:
- наружные стены: пустотелый керамический блок 29 см, пенопласт 11 см , штукатурка
- перекрытия: монолитная железобетонная плита
- высота стены мансарды: 54 см
- кровля: 4-скатная с уклоном 45 град. конструкция кровли деревянная, усиленная железобетонной конструкцией кровля из керамической черепицы

Версии:
- с двухместным гаражом в подвале "Дом под дубами 2 (Г2П)"

ЦЕНА ПРОЕКТА: 11 000,00 UAH

Дом под дубами 2

Планы

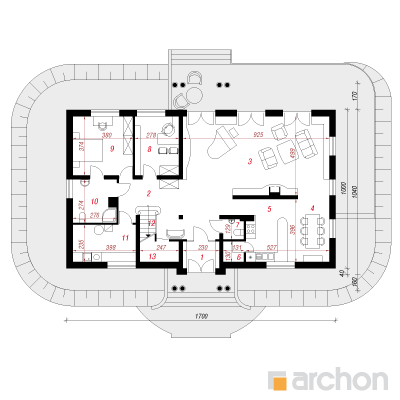

1 Этаж	140,5	(142,1)
1. Тамбур	3,9
2. Холл	18,9
3. Гостиная	45,6
4. Столовая	10,8
5. Кухня	11
6. Кладовая	1,7
7. Туалет	1,6
8. Кабинет	10,4
9. Комната	14,2
10. Ванная	7,3
11. Котельная	9,4
12. Лестница	2,8
13. Хоз. помещение	2,9	(4,5)

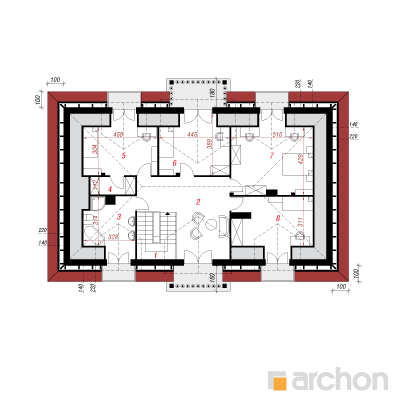

Мансардный этаж	105,7	(113,9)
1. Лестница	5,3	(5,3)
2. Холл	22,4	(23,2)
3. Ванная	10	(11,1)
4. Гардероб	3,2	(3,2)
5. Комната	13,5	(15,6)
6. Комната	14,8	(15,5)
7. Комната	20,9	(23)
8. Комната	15,6	(17)

Фасады

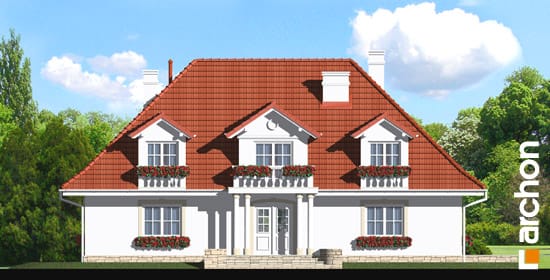

ГЛАВНЫЙ ФАСАД

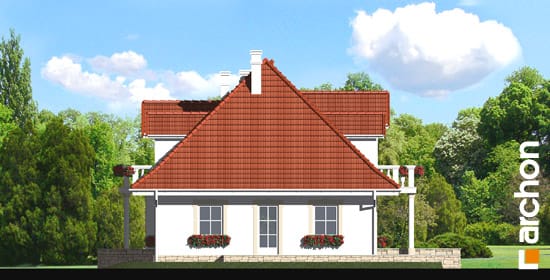

ВИД СО СТОРОНЫ 1

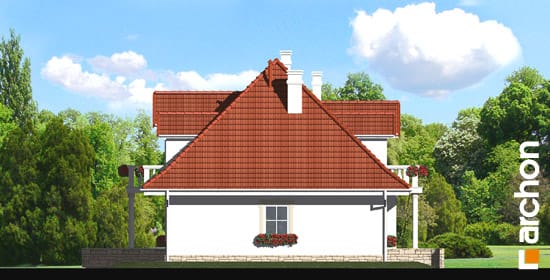

ВИД СО СТОРОНЫ 2

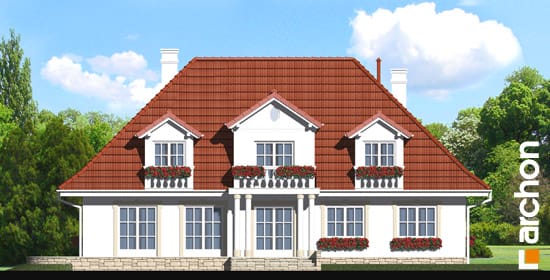

ВИД СО СТОРОНЫ САДА

Разрез

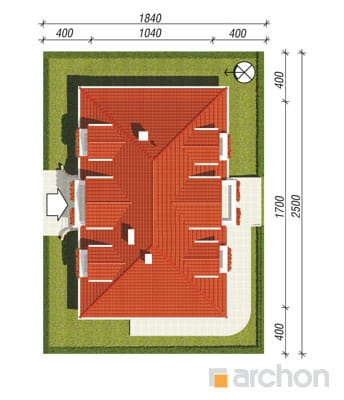

Ситуация

Контур

В каждом из наших проектов Вы найдёте контур дома в масштабе 1:500, который можно перерисовать на кальку и примерить к карте участка. Используемая для проектных целей карта составляется именно в этом масштабе. Перевёрнутая калька позволяет проверить ситуацию дома в зеркальном отображении.
