Дом в дельфиниуме 2

Внимание! Информация приведена для одного сегмента.

Коттедж для сблокированной застройки мансарда 6 комнат, 1 кухня, 1 ванная комната, туалет, камин
Полезная площадь	113.3 м²
Мин. размер участка	19,30x11,71 м
Строительный объем	511,0 м³
Площадь застройки	77,7 м²
Полезная площадь [1]	113,3 м2
Объяснение сокращений: 1. Площадь дома без хоз. помещений, гаража, чердака и подвала

ТЕХНОЛОГИЯ И КОНСТРУКЦИЯ:
- наружные стены: пустотелый керамический блок 25 см, пенопласт 14 см , штукатурка
- перекрытия: монолитная железобетонная плита
- высота стены мансарды: 115 см
- кровля: 2-скатная с уклоном 35 град. конструкция кровли деревянная кровля из керамической черепицы

Верия:
- для рядовой застройки "Дом в дельфиниуме",
- с шириной сегмента 5,7м "Дом под гинко 2",
- односемейный на две квартиры "Дом в дельфиниуме 3"

ЦЕНА ПРОЕКТА: 8 000,00 UAH

Дом в дельфиниуме 2

Планы

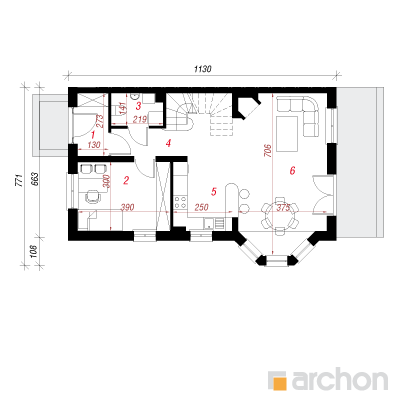

1 Этаж	59,7
1. Тамбур	3,5
2. Комната	11,7
3. Туалет	3,1
4. Холл	7,7
5. Кухня	8,5
6. Комната	25,2

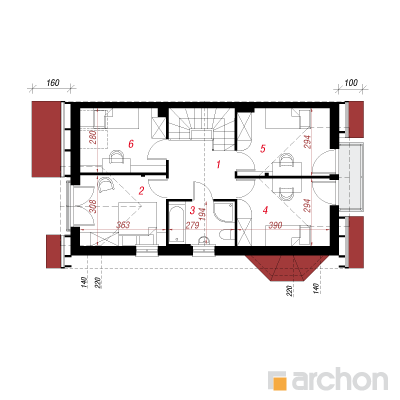

Мансардный этаж	53,6	(60,2)
1. Холл	11	(11)
2. Комната	10,2	(11,2)
3. Ванная	5,2	(5,2)
4. Комната	10	(11,5)
5. Комната	9,8	(11,3)
6. Комната	7,4	(10)

Фасады

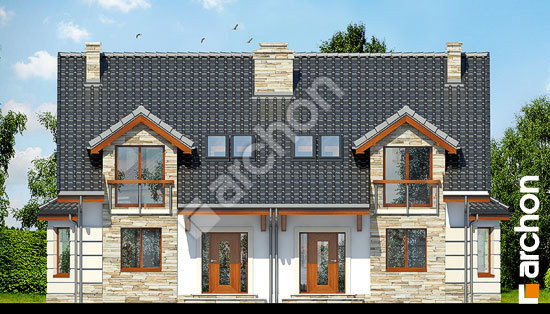

ГЛАВНЫЙ ФАСАД

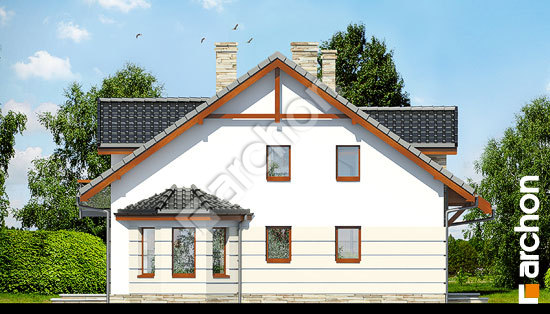

ВИД СО СТОРОНЫ 1

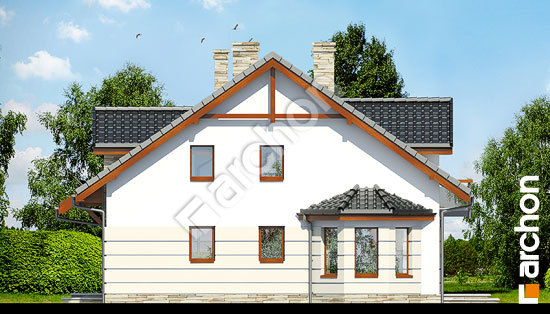

ВИД СО СТОРОНЫ 2

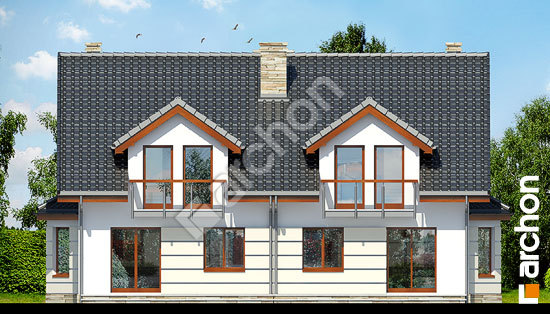

ВИД СО СТОРОНЫ САДА

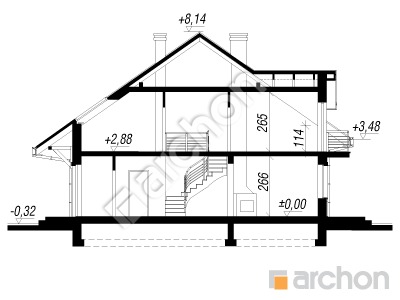

Разрез

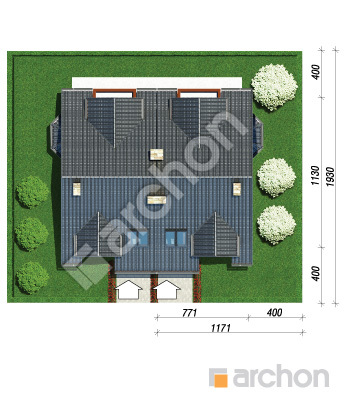

Ситуация

Контур

В каждом из наших проектов Вы найдёте контур дома в масштабе 1:500, который можно перерисовать на кальку и примерить к карте участка. Используемая для проектных целей карта составляется именно в этом масштабе. Перевёрнутая калька позволяет проверить ситуацию дома в зеркальном отображении.

Контур дома на www.archon.com.ua
