Дом в дуброве (Г2) Громоотвод
Односемейный коттедж
гараж, мансарда
5 комнат, 1 кухня, 3 ванные комнаты, кладовая, котельная, гардероб, камин
Полезная площадь 167.2 м2
Площадь гаража 36,5 м2
Мин. размер участка 22x21 м
Строительный объем 894,0 м3
Площадь застройки 157,6 м2
Полезная площадь [1] 156,8 м2

Объяснение сокращений:
1. Площадь дома без хоз. помещений, гаража, чердака и подвала


ТЕХНОЛОГИЯ И КОНСТРУКЦИЯ:
- наружные стены: пустотелый керамический блок 25 см, пенопласт 14 см , штукатурка
- перекрытия: монолитная железобетонная плита
- высота стены мансарды: 88 см
- кровля: 4-скатная с уклоном 38 град. конструкция кровли деревянная кровля из керамической черепицы


Версия:
- с 1-местным гражом "Дом в дуброве",
- с 1-местным гаражом и с входом с севера "Дом в зорьках",
- с 1-местным гаражом и с входом севера "Дом в тимьяне"
ЦЕНА ПРОЕКТА: 7 560,00 UAH

Дом в дуброве (Г2)

Дом в дуброве (Г2)


Планы
Дом в дуброве (Г2)

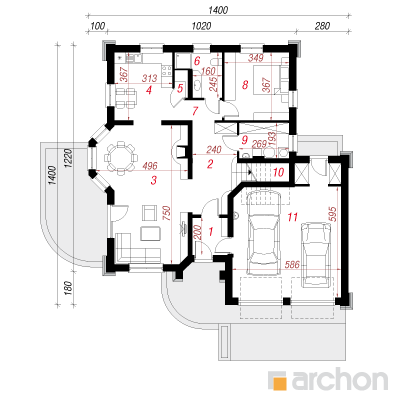

1 Этаж 124,4 (125,5)
1. Тамбур 3,8
2. Холл 10,9
3. Гостиная 32
4. Кухня 12,6
5. Кладовая 0,9
6. Ванная 4,8
7. Прихожая 1,8
8. Комната 12,8
9. Котельная 5,1
10. Лестница 3,2
11. Гараж 36,5 (37,6)
Дом в дуброве (Г2)

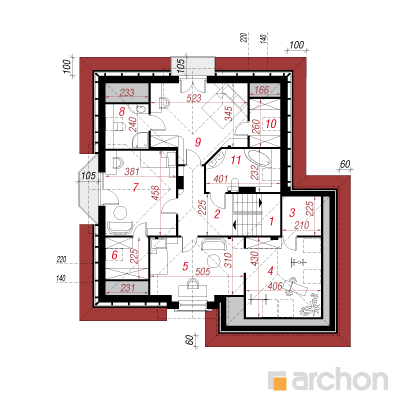

Мансардный этаж 79,3 (107,6)
1. Лестница 3,2 (3,2)
2. Холл 8,5 (8,5)
3. Гардероб 0,9 (3,4)
4. Студия 9,4 (14,8)
5. Комната 13,5 (16,4)
6. Гардероб 2,2 (5,2)
7. Комната 15,9 (17,4)
8. Ванная 2,6 (5,8)
9. Комната 15,8 (19,8)
10. Гардероб 1,3 (4,3)
11. Ванная 6 (8,8)


Фасады

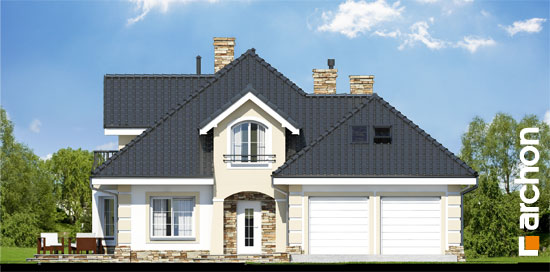

картинка 264.jpg
ГЛАВНЫЙ ФАСАД

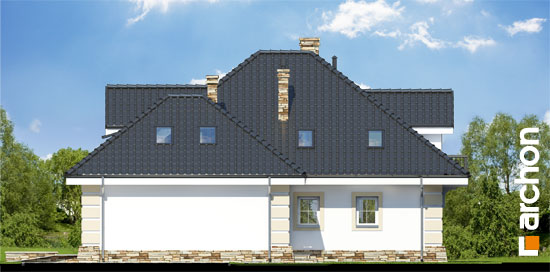

картинка 265.jpg
ВИД СО СТОРОНЫ 1

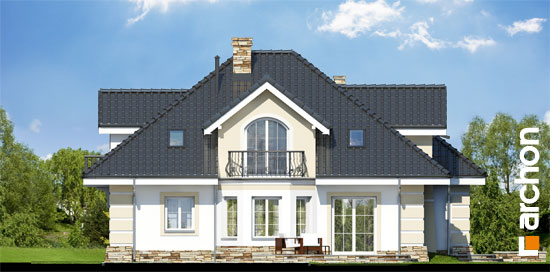

картинка 266.jpg
ВИД СО СТОРОНЫ 2

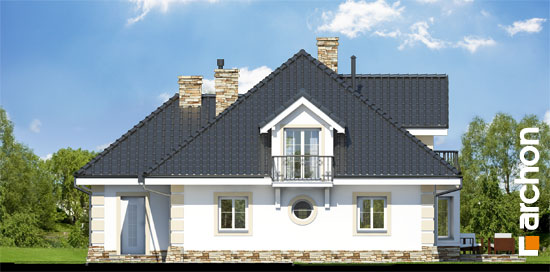

картинка 267.jpg
ВИД СО СТОРОНЫ САДА


Разрез
obrazek 256.jpg

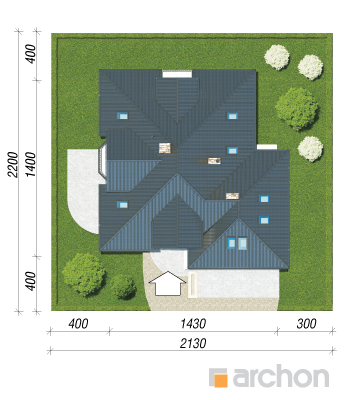

Ситуация
obrazek 255.jpg


Контур
В каждом из наших проектов Вы найдёте контур дома в масштабе 1:500, который можно перерисовать на кальку и примерить к карте участка. Используемая для проектных целей карта составляется именно в этом масштабе. Перевёрнутая калька позволяет проверить ситуацию дома в зеркальном отображении.
