Дом под вейгелой (Г2)

Односемейный коттедж гараж, мансарда 6 комнат, 1 кухня, 3 ванные комнаты, кладовая, котельная, гардероб, хозяйственное помещение, камин
Полезная площадь	186.3 м²
Площадь гаража	35,4 м²
Мин. размер участка	18,10x25,29 м
Строительный объем	996,0 м³
Площадь застройки	166,0 м²
Полезная площадь [1]	156,8 м2
Объяснение сокращений: 1. Площадь дома без хоз. помещений, гаража, чердака и подвала

ТЕХНОЛОГИЯ И КОНСТРУКЦИЯ:
- наружные стены: силикатный кирпич 24 см, пенопласт 15 см , штукатурка
- перекрытия: монолитная железобетонная плита
- высота стены мансарды: 107 см
- кровля: 4-скатная с уклоном 40 град. конструкция кровли деревянная кровля из керамической черепицы

Версия:
- с 1-местным гаражом "Дом под вейгелой"

ЦЕНА ПРОЕКТА: 10 400,00 UAH

Дом под вейгелой (Г2)

Планы

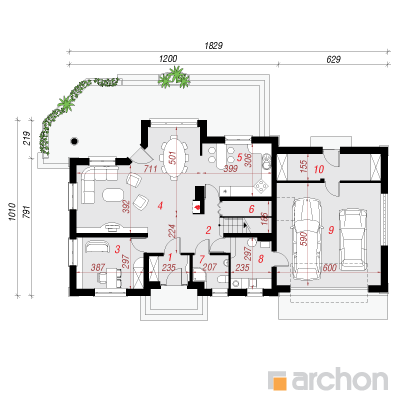

1 Этаж	126,1	(126,9)
1. Тамбур	3,5
2. Холл	6,8
3. Кабинет	11,5
4. Гостиная	34,9
5. Кухня	12,1
6. Кладовая	1,8	(2,6)
7. Ванная	3,7
8. Котельная	7,1
9. Гараж	35,4
10. Хоз. помещение	9,3

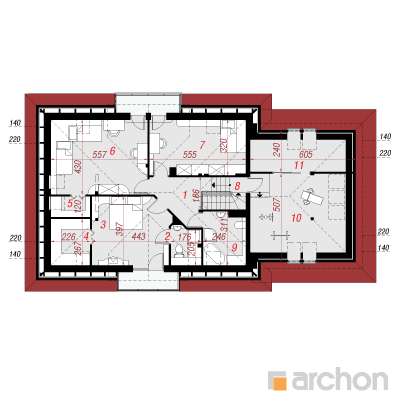

Мансардный этаж	95,6	(135,3)
1. Холл	7	(7)
2. Ванная	2,3	(3,8)
3. Комната	15,8	(17,3)
4. Гардероб	2,7	(6)
5. Гардероб	1,7	(2,7)
6. Комната	17,4	(23,9)
7. Комната	12,7	(17,5)
8. Лестница	4,6	(4,6)
9. Ванная	4,3	(7,3)
10. Комната для отдыха	20,2	(30,7)
11. Гардероб	6,9	(14,5)

Фасады

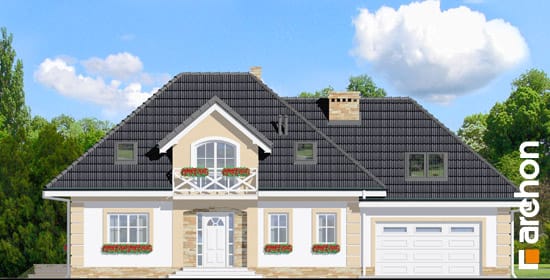

ГЛАВНЫЙ ФАСАД

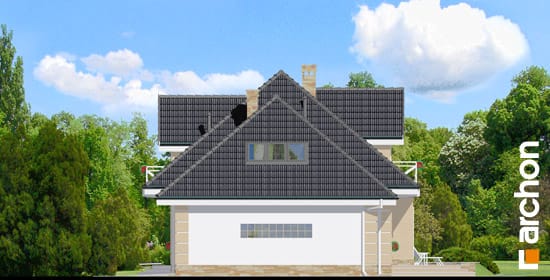

ВИД СО СТОРОНЫ 1

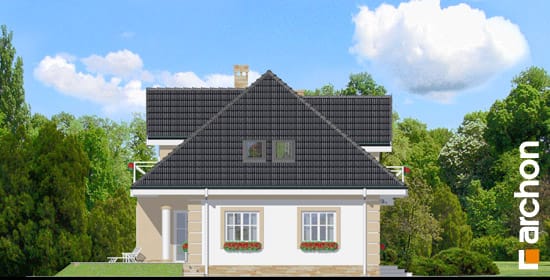

ВИД СО СТОРОНЫ 2

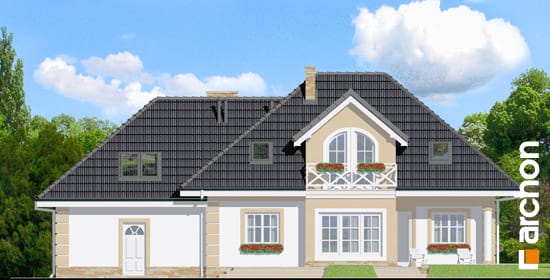

ВИД СО СТОРОНЫ САДА

Разрез

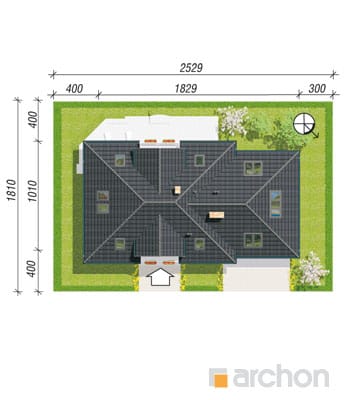

Ситуация

Контур

В каждом из наших проектов Вы найдёте контур дома в масштабе 1:500, который можно перерисовать на кальку и примерить к карте участка. Используемая для проектных целей карта составляется именно в этом масштабе. Перевёрнутая калька позволяет проверить ситуацию дома в зеркальном отображении.

Контур дома на www.archon.com.ua
