Дом в геликониях (П)

Односемейный коттедж подвал, мансарда 6 комнат, 1 кухня, 2 ванные комнаты, туалет, котельная, прачечная, гардероб, хозяйственное помещение, камин
Полезная площадь	176.2 м²
Площадь подвала	100,8 м²
Мин. размер участка	20,00x19,20 м
Строительный объем	1121,0 м³
Площадь застройки	125,4 м²
Полезная площадь [1]	167,8 м2
Объяснение сокращений: 1. Площадь дома без хоз. помещений, гаража, чердака и подвала

ТЕХНОЛОГИЯ И КОНСТРУКЦИЯ:
- наружные стены: пустотелый керамический блок 25 см, пенопласт 14 см , штукатурка
- перекрытия: монолитная железобетонная плита
- высота стены мансарды: 100 см
- кровля: 2-скатная с уклоном 38 град. конструкция кровли деревянная кровля из керамической черепицы

ЦЕНА ПРОЕКТА: 12 000,00 UAH

Дом в геликониях (П)

Планы

Подвал	100,8	(105,4)
1. Котельная	20,6
2. Хоз. помещение	34,3
3. Прачечная	30,8
4. Коридор	9,1	(13,7)
5. Лестница	6

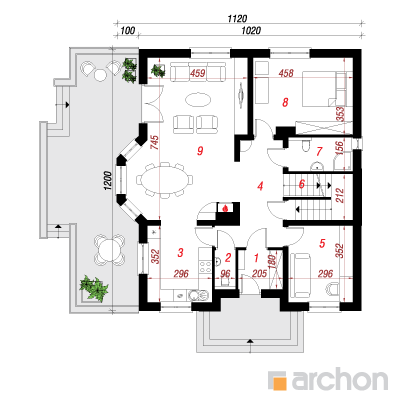

1 Этаж	99
1. Тамбур	3,7
2. Туалет	1,7
3. Кухня	10,4
4. Холл	10,9
5. Комната	10,4
6. Лестница	6,4
7. Ванная	4,6
8. Комната	15,8
9. гостиная + столовая	35,1

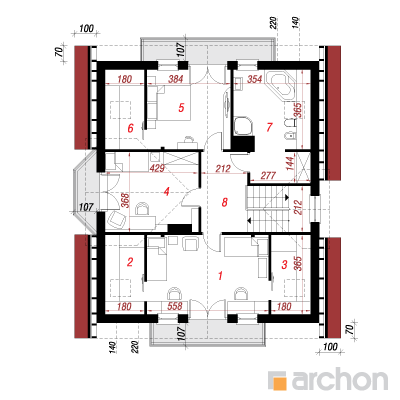

Мансардный этаж	77,2	(93,8)
1. Комната	20,3	(20,3)
2. Гардероб	2,8	(6,6)
3. Гардероб	2,8	(6,6)
4. Комната	15,4	(15,4)
5. Комната	14	(14)
6. Гардероб	2,8	(6,6)
7. Ванная	11,3	(16,5)
8. Коридор	7,8	(7,8)

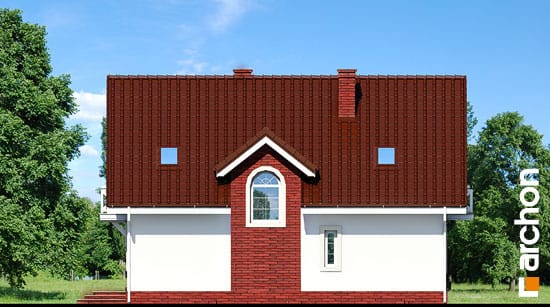

Фасады

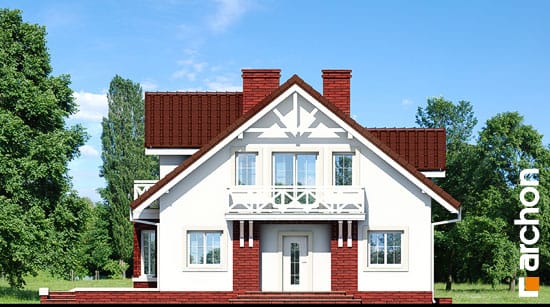

ГЛАВНЫЙ ФАСАД

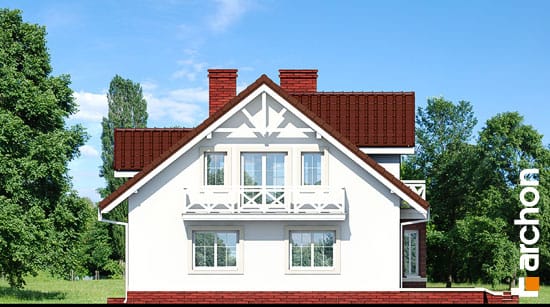

ВИД СО СТОРОНЫ 1

ВИД СО СТОРОНЫ 2

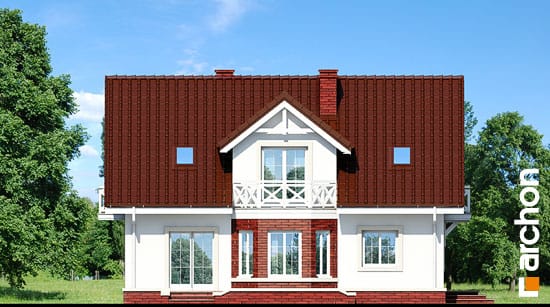

ВИД СО СТОРОНЫ САДА

Разрез

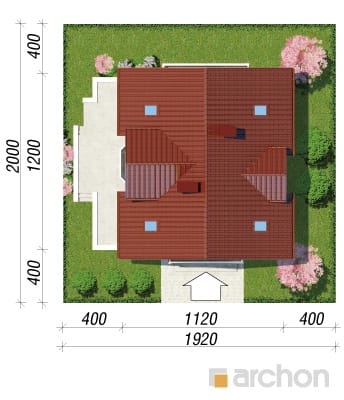

Ситуация

Контур

В каждом из наших проектов Вы найдёте контур дома в масштабе 1:500, который можно перерисовать на кальку и примерить к карте участка. Используемая для проектных целей карта составляется именно в этом масштабе. Перевёрнутая калька позволяет проверить ситуацию дома в зеркальном отображении.
