Будинок під грабами 2(Е)

Увага! Тільки оригінальний проєкт, куплений в компанії «Архон Україна» і у офіційних дилерів, дає Вам гарантію якості і чітке керівництво над будівництвом будинку. Також Ви отримуєте можливість безкоштовно консультуватися у наших фахівців на будь-якому етапі будівництва. Переконайтеся в оригінальності проєкту!

План першого поверху

Базова версія Дзеркальна версія Інтерактивний план Допасуйте до своєї ділянки

Перший поверх	87.12	(89.59)
1. Тамбур	4.37
2. Котельня	4.57
3. Хол	2.81
4. Вітальня + їдальня	36.63	(38.24)
5. Кухня	13.97
6. Комора	2.42
7. Туалет	1.54
8. Ванна кімната	4.31
9. Гардероб	4.50	(4.69)
10. Кімната	12.00	(12.67)

План мансарди

Базова версія Дзеркальна версія Інтерактивний план

Мансарда	71.18	(83.94)
1. Сходи	4.23
2. Антресоль	15.96
3. Кімната	8.70	(11.09)
4. Кімната	12.02	(14.41)
5. Кімната	12.17	(14.57)
6. Пральня	4.36	(5.65)
7. Ванна кімната	5.75	(7.45)
8. Кімната	7.99	(10.58)

Поверхні

Корисна площа	153.73 м2
Поверхня котельні	4.57 м2
Площа будівництва	124.29 м2
Площа підлоги	173.53 м2
Загальна площа	241.33 м2
Кубатура	849.9 м3
Висота будинку	8.87 м

Технологія і конструкція

Стіни	пустотілий керамічний блок 25 см, пінопласт 20 см, штукатурка. Конструкція зовнішніх і внутрішніх стін може бути виконана з будь-якого матеріалу (керамічних або газобетонних блоків), з технічними параметрами не нижчими за ті, що зазначені в проєктних рішеннях. Зміна матеріалів має бути узгоджена з адаптаційним архітектором.
Перекриття	Монолітне залізобетонне (відливається за місцем)
Колінна стінка	120 см
Дах	2-скатний, Схил 40° , Кроквяна система дерев'яна, покрівля з жерсті
Котел	газовий
Тепла підлога	застосовано у всіх житлових приміщеннях
Вентиляція	механічна

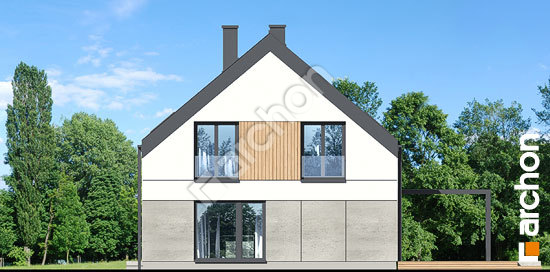

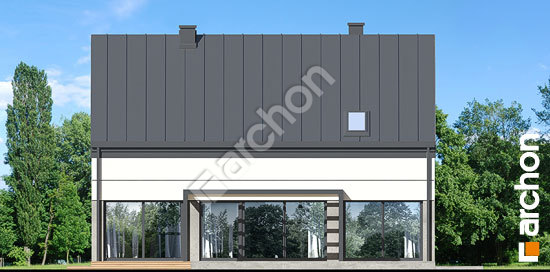

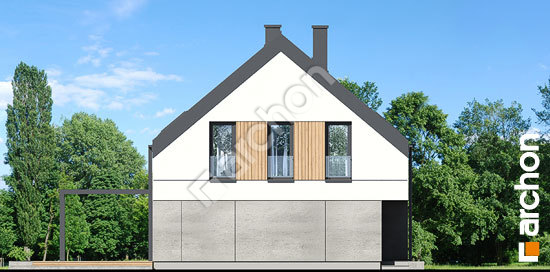

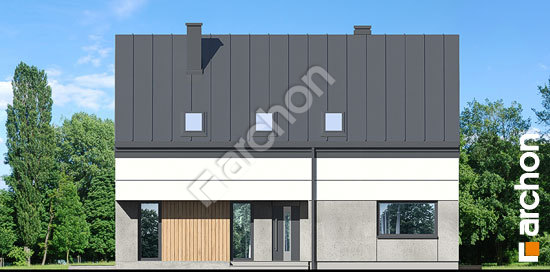

Фасад Будинок під грабами 2(Е)

Базова версія Дзеркальна версія

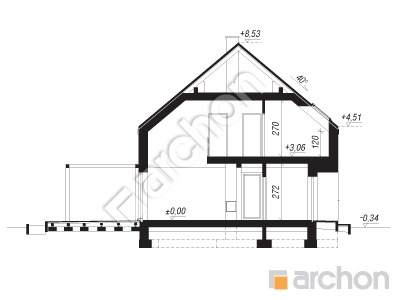

Розріз

Базова версія Дзеркальна версія

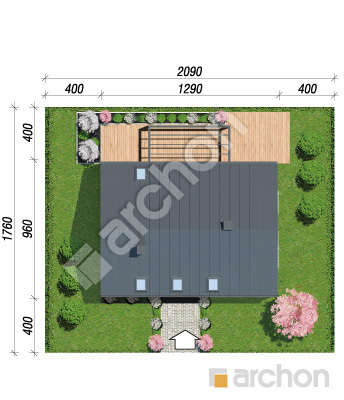

Контур будівлі

Базова версія Дзеркальна версія
